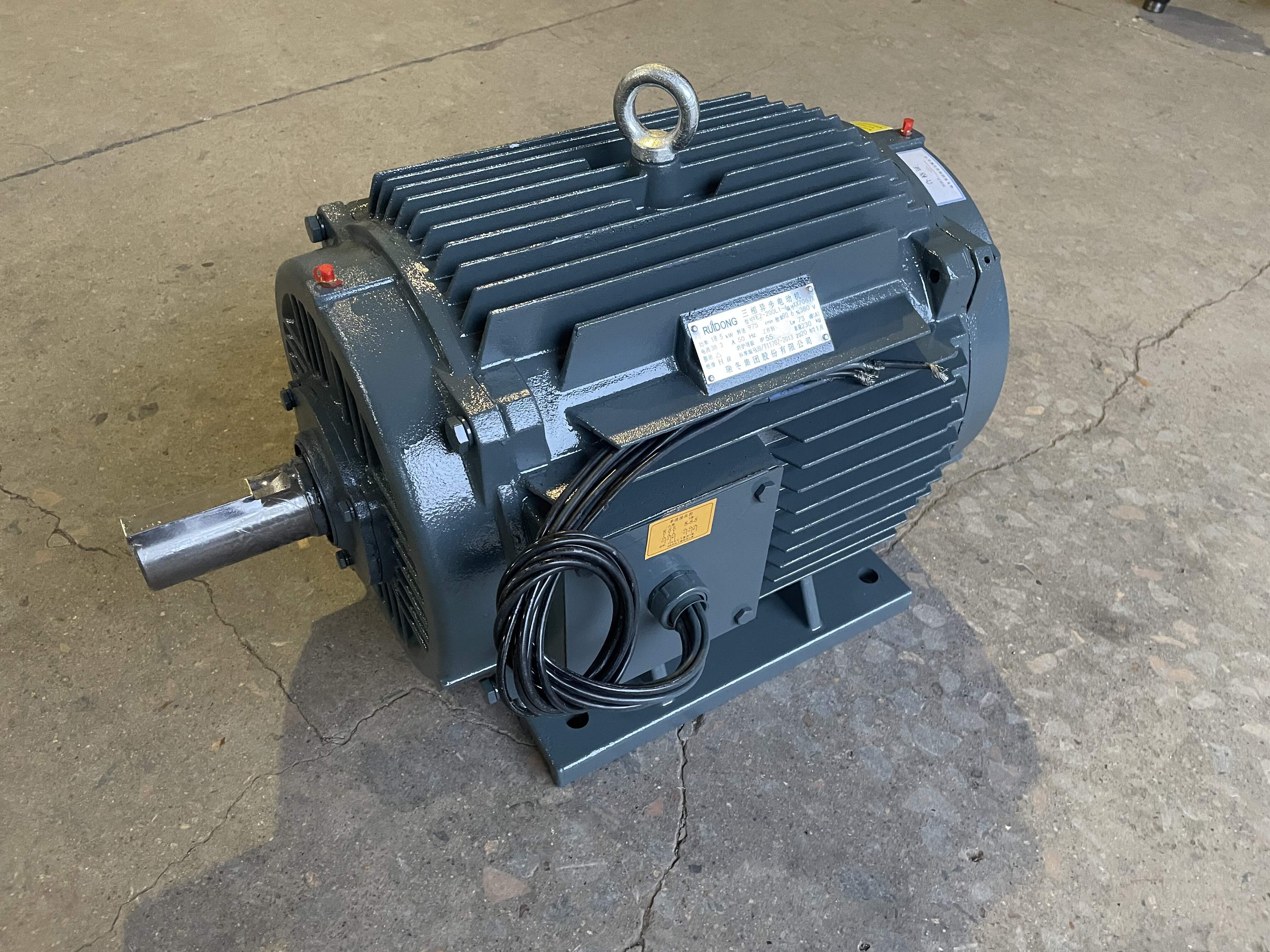

YT、YSF系列风机专用电机

更新时间：2025/09/03

概述

产品名称：YT/YSF系列三相交流异步电动机

机座号：H80～H160

额定功率：0.55kw～18.5kw

电机转速：2极、4极、6极、8极、10极

电源电压：380v/220v、380v/660v

环境温度：-15℃ 到 +40℃

海拔高度：≤1000米

绝缘等级：F

防护等级：IP54

工作制：S1

产品说明

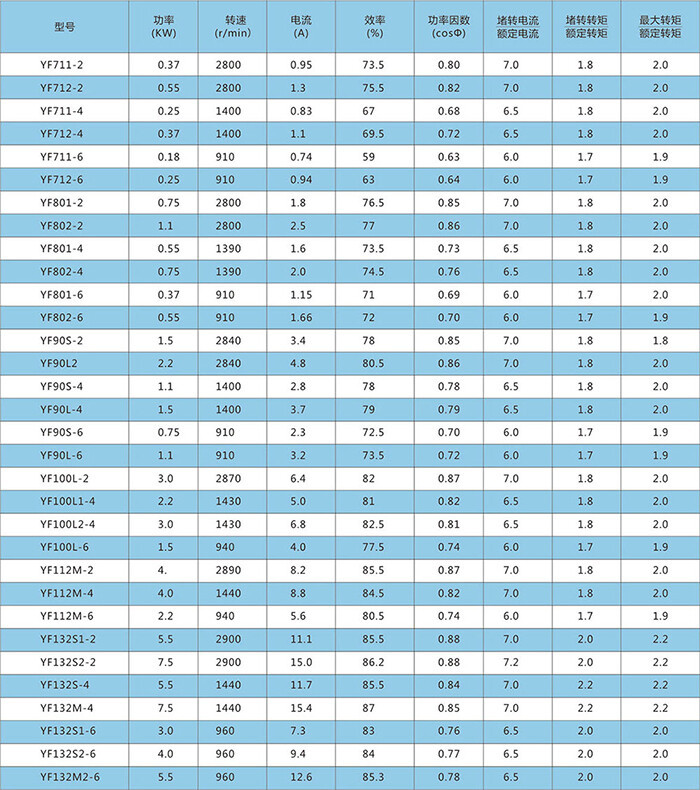

性能数据

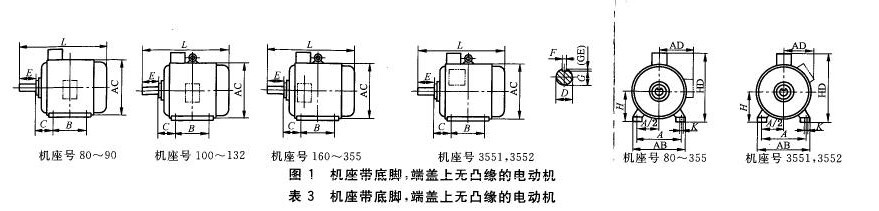

外形及安装尺寸

机座号	极数	安装尺寸及公差/mm
		A	A/2	B	C		D		E		F		G		H		K
		基本尺寸	基本尺寸	基本尺寸	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	位置度公差
80M	2.4.6	125	62.5	100	50	±1.5	19	+0.009 -0.004	40	±0.31	6	0 -0.030	15.5	0 -0.10	80	0 -0.5	10	+0.36 0	Ф1.0ⓜ
90S		140	70		55		24		50		8	0 -0.036	20	0 -0.20	90
90L				125
100L		160	80	140	63	±2.0	28		60	±3.7			24		100		12	+0.43 0
112M		190	95		70										112
132S		216	108		89		38	+0.018 +0.002	80		10		33		132
132M				178
160M		254	127	210	108	±3.0	42		110	±0.43	12	0 -0.043	37		160		14.5		Ф1.2ⓜ
160L				254
180M		279	139.5	241	121		48				14		42.5		180
180L				279
200L		318	159	305	133		55	+0.030 +0.011			16		49		200		18.5	±0.520
225S	4	356	178	286	149	±4.0	60		140	±0.50	18		53		225
225M	2			311			55		110	±0.43	16		49
	4.6						60		140	±0.50	18		53
250M	2	406	203	349	168										250		24		Ф2.0ⓜ
	4.6						65						58
280S	2	457	228.5	368	190										280	0 -1.0
	4.6						75				20	0 -0.052	67.5
280M	2			419			65				18	0 -0.043	58
	4.6						75				20	0 0.052	67.5
315S	2	457	254	405	216		65				18	0 -0.043	58		315		28
	4.6						80		170		22	0 -0.052	71
315M	2			457			65		140		18	0 -0.043	58
	4.6						80		170		22	0 -0.052	71
315L	2			508			65		140		18	0 -0.043	58
	4.6						80		170		22	0 -0.052	71
355M	2	610	305	560	254		75		140		20		67.5		355
	4.6						95	+0.035 +0.013	170		25		85
355L	2			630			75	+0.030 +0.011	140		20		67.5
	4.6						95	+0.035 +0.013	170		25		86
3551 3552	2	630	315	800	224		80	+0.030 +0.011	170		22		71				35	+0.620
	4.6						110	+0.035 +0.013	210	±0.57	28		100

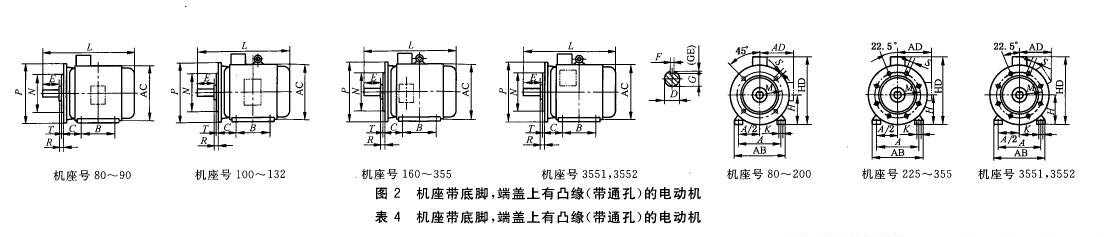

机座号	凸缘号	数	安装尺寸及公差/mm
			A	A/Z	B	C		D		E		F		G		H		K			M	N		P+	R+		S+			T		凸孔数
			基本尺寸	基本尺寸	基本尺寸	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	位置度公差		基本尺寸	极限偏差		基本尺寸	极限偏差	基本尺寸	极限偏差	位置度公差	基本尺寸	极限偏差
80M	FF165	2.4.6	125	62.5	100	50	±1.5	19	+0.009 -0.004	40	±0.31	6	0 -0.030	15.5	0 -0.10	80	0 -0.5	10	+0.360	Ф1.0ⓜ	165	130	+0.014 -0.011	200	0	±1.5	12	+0.430	Ф1.0ⓜ	3.5	0 -0.12	4
90S			140	70		55		24		50		8	0 -0.036	20	0 -0.20	90
90L					125
100L	FF125		160	80	140	63	±2.0	28		60	±0.37			24		100		12	+0.430		215	180		250		±2.0	14.5		Ф1.2ⓜ	4
112M			190	95		70										112
132S	FF265		216	108		89		38	+0.018 +0.002	80		10		33		132					265	230	+0.016 -0.013	300
132M					178
160M	FF300		254	127	210	108	±3.0	42		110	±0.43	12	0 -0.043	37		160		14.5		Ф1.2ⓜ	300	250		350		±3.0	18.5	+0.520		5
160L					254
180M			279	139.5	241	121		48				14		42.5		180
180L					279
200L	FF350		318	159	305	133		55	+0.030 +0.011			16		49		200		18.5	+0.520		350	300	±0.016	400
225S	FF400	4	356	178	286	149	±4.0	60		140	±0.50	18		53		225					400	350	±0.018	450		±4.0						8
225M		2			311			55		110	±0.43	16		49
		4.6						60		140	±0.50	18		53
250M	FF500	2	406	203	349	168										250		24		Ф2.0ⓜ	500	450	±0.020	550
		4.6						65						58
280S		2	457	228.5	368	190										280	0 -1.0
		4.6						75				20	0 -0.052	67.5
280M		2			419			65				18	0 -0.043	58
		4.6						75				20	0 -0.052	67.5
315S	FF600	2	508	254	406	216		65				18	0 0.043	58		315		28			600	550	±0.022	660			24		Ф2.0ⓜ	6	0 -0.15
		4.6						80		170		22	0 -0.052	71
315M		2			457			65		140		18	0 -0.043	58
		4.6						80		170		22	0 -0.052	71
315L		2			508			65		140		18	0 -0.043	58
		4.6						80		170		22	0 -0.052	71
355M	FF740	2	610	305	560	254		75		140		20		67.5		355					740	680	±0.025	800
		4.6						95	+0.035 +0.013	170		25		86
355L		2			630			75	+0.030 +0.011	140		20		67.5
		4.6						95	+0.035 +0.013	170		25		86
3551 3552	FF840	2	630	315	800	224		80	+0.030 +0.011	170		22		71				35	+0.620		840	780		900							0 -0.15
		4.6						110	+0.035 +0.013	210	+0.57	28		160

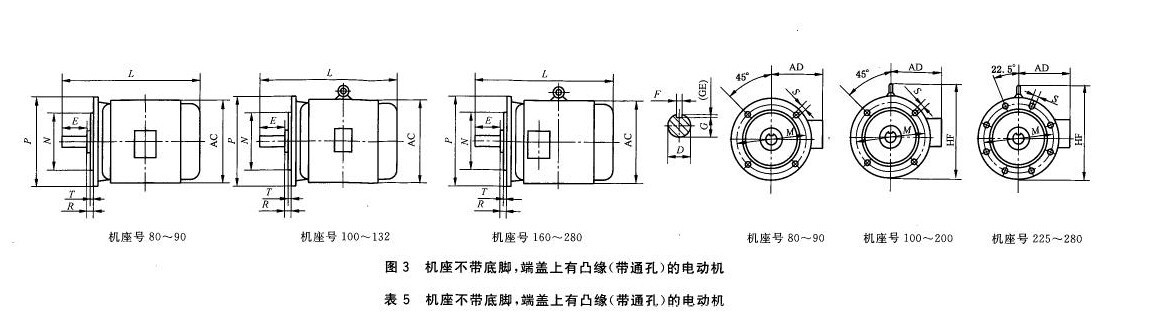

座号	凸缘号	极数	安装尺寸及公差/mm
			D		E		F		G		M	N		P	R		S			T		凸缘孔数
			基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差		基本尺寸	极限偏差		基本尺寸	极限偏差	基础尺寸	极限偏差	位置度公差	基本尺寸	极限偏差
80M	FF165	2.4.6	19	+0.009 -0.004	40	±0.31	6	0 -0.030	15.5	0 -0.10	165	130	+0.014 -0.011	200	0	±1.5	12	+0.43 0	Ф1.0ⓜ	3.5	0 -0.12	4
90S			24		50		8	0 -0.036	20	0 -0.20
90L
100L	FF125		28		60	±0.37			24		215	180		250		±2.0	14.5		Ф1.2ⓜ	4
112M
132S	FF265		38	+0.018 +0.002	80		10		33		265	230	+0.016 -0.013	300
132M
160M	FF300		42		110	±0.43	12	0 -0.043	37		300	250		350		±3.0	18.5	+0.52 0		5
160L
180M			48				14		42.5
180L
200L	FF350		55	+0.030 +0.011			16		49		350	300	±0.016	400
225S	FF400	4	60		140	±0.50	18		53		400	350	±0.018	450		±4.0						8
225M		2	55		110	±0.43	16		49
		4.6	60		140	±0.50	18		53
250M	FF500	2									500	450	±0.020	50
		4.6	65						58
280S		2
		4.6	75				20	0 -0.052	57.5
280M		2	65				18	0 -0.043	58
		4.6	75				20	0 -0.052	67.5
G=D-GE.GE极限偏差对机座号80为（+0.10 0），其余为（+0.20 0）。 S孔的位置度公差以轴伸的轴线为基准 P尺寸为最大极限值 R为凸缘配合图至轴肩的距离。

机座号	凸缘号	极数	安装尺寸及公差/mm
			A	A/2	B	C		D		E		F		G		H		K			M	N		P	R		S		T		凸缘孔数
			基本尺寸	基本尺寸	基本尺寸	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	位置度公差		基本尺寸	极限偏差		基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差
80M	FT100	2.4.6	125	62.5	100	50	±1.5	19	+0.009 -0.004	40	±0.31	6	0 -0.030	15.5	0 -0.10	80	0 -0.5	10	+0.36 0	Ф1.0ⓜ	100	80	+0.012 -0.007	120	0	±1.5	M6	Ф0.5ⓜ	3.0	0 -0.10	4
90S	FT115		140	70		56		24		50		8	0 -0.036	20	0 -0.20	90					115	95	+0.013 -0.009	140			M8	Ф1.0ⓜ
90L					125
100L	FT130		160	80	140	63	±2.0	28		60	±0.37			24		100		12	+0.43 0		130	110		160					3.5	0 -0.12
112M			190	95		70										112
G=D-GE.GE极限偏差对机座号80为（+0.10 0），其余为（+0.20 0）。 S孔的位置度公差以轴伸的轴线为基准 P尺寸为最大极限值 R为凸缘配合图至轴肩的距离。

机座号

凸缘号

极数

安装尺寸及公差/mm

凸缘孔数

基本尺寸

极限偏差

基本尺寸

极限偏差

基本尺寸

极限偏差

基本尺寸

极限偏差

基本尺寸

极限偏差

基本尺寸

极限偏差

基本尺寸

位置度公差

基本尺寸

极限偏差

80M

FT100

2.4.6

+0.009 -0.004

±0.31

0 -0.030

15.5

0 -0.10

100

+0.012 -0.007

120

±1.5

Ф0.5ⓜ

3.0

0 -0.10

90S

FT115

0 -0.036

0 -0.20

115

+0.013 -0.009

140

Ф1.0ⓜ

90L

100L

FT130

±0.37

130

110

160

3.5

0 -0.12

112M

G=D-GE.GE极限偏差对机座号80为（+0.10 0），其余为（+0.20 0）。
S孔的位置度公差以轴伸的轴线为基准
P尺寸为最大极限值
R为凸缘配合图至轴肩的距离。

机座号	凸缘号	极数	安装尺寸及公差/mm
			D		E		F		G		M	N		P	R		S			T		凸缘孔数
			基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差	基本尺寸	极限偏差		基本尺寸	极限偏差		基本尺寸	极限偏差	基本尺寸	极限偏差	位置度公差	基本尺寸	极限偏差
180M	FF300	2.4.6	48	+0.018 +0.002	110	±0.43	14	0 -0.043	42.5	0 -0.20	300	250	+0.016 -0.013	350	0	±3.0	18.5	+0.52 0	Ф1.2ⓜ	5	0 -0.12	4
180L
200L	FF350		55	+0.030 +0.011			16		49		350	300	±0.016	400
225S	FF400	4	60		140	±0.50	18		53		400	350	±0.018	450		±4.0						8
225M		2	55		110	±0.43	16		49
		4.6	60		140	±0.50	18		53
250M	FF500	2									500	450	±0.020	550
		4.6	65						58
280S		2
		4.6	75				20	0 -0.052	67.5
280M		2	65				18	0 -0.043	58
		4.6	75				20	0 -0.052	67.5
315S	FF600	2	65				18	0 -0.043	58		600	550	±0.022	650			24		Ф2.0ⓜ	6	0 -0.15
		4.6	80		170		22	0 -0.052	71
315M		2	65		140		18	0 -0.043	58
		4.6	80		170		22	0 -0.052	71
315L		2	65		140		18	0 -0.043	58
		4.6	80		170		22	0 -0.052	71
355M	FF740	2	75		140		20		58		740	680	±0.025	800
		4.6	95	+0.035 +0.013	170		25		71
355L		2	75	+0.030 +0.011	140		20		67.5
		4.6	95	+0.035 +0.013	170		25		86
3551 3552	FF840	2	80	+0.030 +0.011	170		22		71		840	780		900							0 -0.12
		4.6	110	+0.035 +0.013	210	±0.57	28		100
G=D-GE.GE极限偏差对机座号80为（+0.10 0），其余为（+0.20 0）。 S孔的位置度公差以轴伸的轴线为基准 P尺寸为最大极限值 R为凸缘配合图至轴肩的距离。
